Hvordan designe keramiske forede strukturer for masovn PCI-kullinjeksjonsrørledninger?

Masovns pulverisert kullinjeksjonssystemer (PCI) krever konsekvent, problemfri materialtransport for normale smeltearbeidsflyter. Inne i rørledningen beveger fine kullpartikler seg med høye strømningshastigheter og fortsetter å treffe den indre veggen over lange driftstimer. Selv om pulverisert kull føles mykt sammenlignet med hard mineralmalm, vil langvarig pneumatisk overføring gradvis slite på rørkomponentene. Rørbøyninger der strømningsretningsforskyvninger lider mest skade.

Anleggsoperatører møter ofte disse praktiske hodepinene:

· Alvorlig materialerosjon på albueseksjoner

· Progressiv veggtynning på lokale rørsegmenter

· Uventet rørledningslekkasje som fører til uplanlagt nedetid

· Hyppig utskifting av deler for sterkt slitte rørseksjoner

For å takle disse smertepunktene har slitesterkt keramisk fôr blitt et vanlig beskyttelsesalternativ for høyslitasjesoner i PCI-rørledninger. Bare montering av keramiske fliser på rørinnredning vil imidlertid ikke gi forventet levetid. Ingeniører må skreddersy foringsoppsett basert på virkelige slitasjemønstre langs hele transportkretsen.

Hva utløser slitasje på masovns PCI-rørledninger?

Rørskader kommer sjelden fra selve luftstrømmen. Den virkelige drivkraften ligger i faste kullpartikler som fraktes inne i luftstrømmen. Mens du kjører med høye formidlingshastigheter:

· Faste partikler slår gjentatte ganger mot indre røroverflater

· Fine kullkorn genererer vedvarende glidende slitasje.

· Flow-omdirigering skaper konsentrerte erosjonsflekker.

Graden av slitasje kontrolleres av flere feltvariabler: kullpartikkelstørrelse, faktisk transporthastighet, systemarbeidstrykk, strømningsstabilitet og rørgeometrisk layout. Siden arbeidsforholdene er forskjellige fra ett rørsegment til et annet, kan ikke en foringsløsning i én størrelse fungere godt på tvers av hele PCI-nettverket.

Høyslitesoner som er verdt å merke seg på kullinjeksjonsrørledninger

Slitasjeskader sprer seg ikke jevnt over hele rørlengden; den konsentrerer seg om flere typiske stillinger.

1. Røralbuer og bøyninger

Albueenheter skiller seg ut som det hyppigste feilstedet. Når pulverisert kull endrer retning, fortsetter partikler å bevege seg fremover under treghet og krasjer inn i den ytre buen av svinger. Denne konsentrerte støtet gjør at albuene brytes ned mye raskere enn rett rør.

2. Redusere og diameter overgangsskjøter

Plutselig rørstørrelsesforskyvning forstyrrer luftstrømmen og omorganiserer partikkelfordelingen. Turbulent flyt tar form her og gir ujevn materialskuring. Uten skikkelig slitasjebeskyttelse blir reduksjonsstykker til svake ledd som trenger regelmessig inspeksjon og vedlikehold.

3. Mateinntak og høyhastighetsrørsegmenter

Ved fôringspunkter og seksjoner med forhøyet strømningshastighet øker partikkelkollisjonsfrekvensen kraftig. Disse stedene bør få ekstra oppmerksomhet under planlegging av slitasjebeskyttelse.

Praktisk keramisk foret strukturdesign for forskjellige rørseksjoner

Anleggskjøpere og prosjektingeniører bør tilpasse foringsformene til lokale arbeidsforhold i stedet for å bruke identisk foring overalt.

Rette rørsegmenter

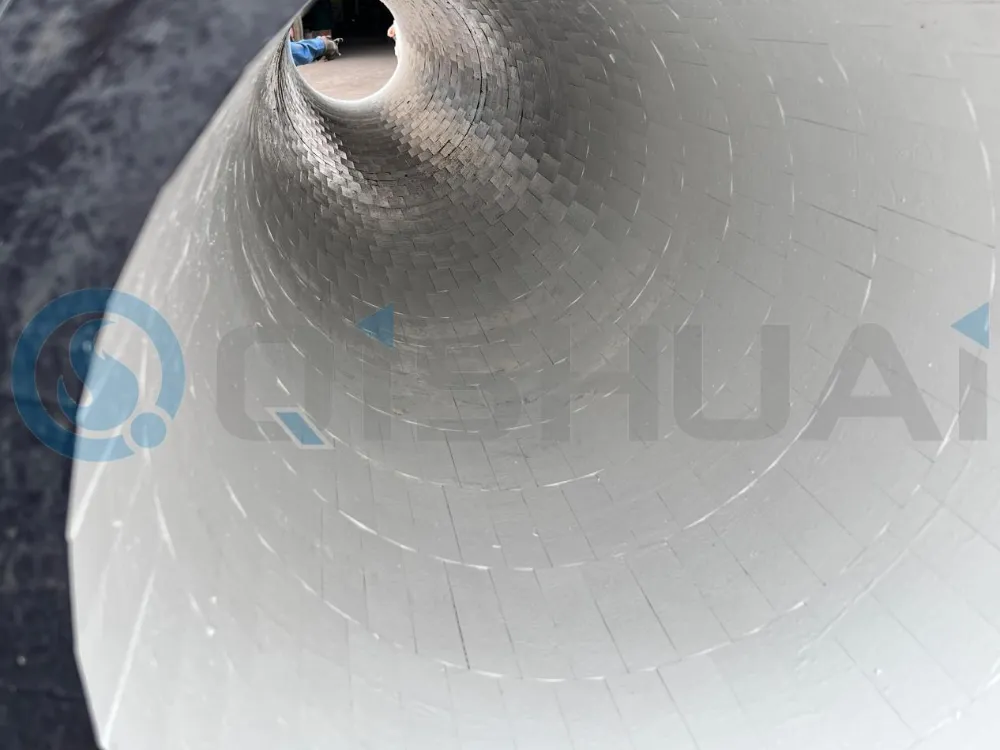

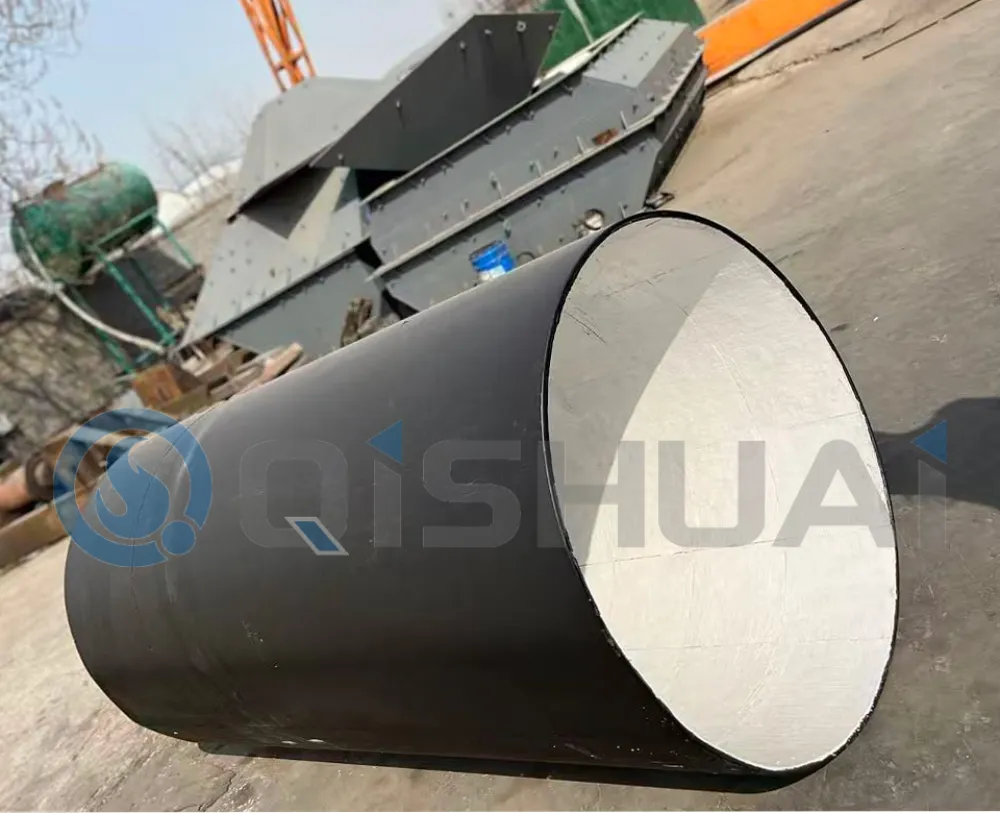

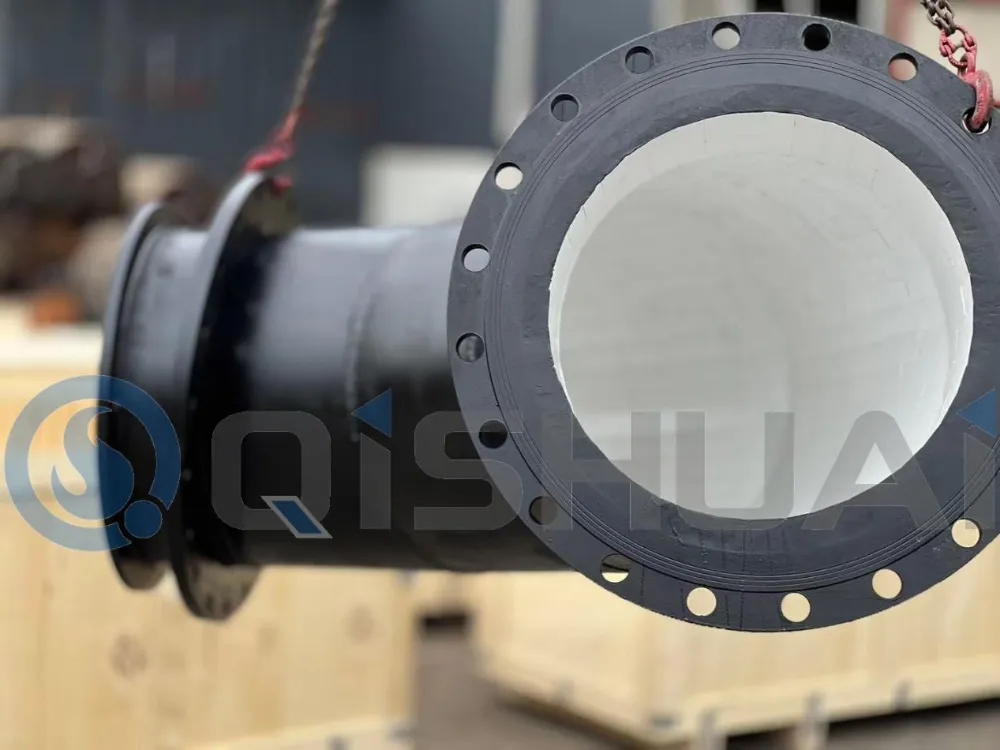

Rette rørledningsseksjoner lider for det meste av jevn glidefriksjon. Integrerte keramiske hylser av alumina eller prefabrikkerte keramikkforede rør er bra for disse seksjonene. Dette oppsettet gir en kontinuerlig slitasjesikker indre overflate, bevarer jevn materialflyt og bremser veggslitasje for langvarig pulvertransport. Shandong Qishuai Wear Resistant Equipment Co., Ltd. leverer komplette sett med komposittrørserier som dekker rette løp, bend og overgangsstykker for ettermontering av PCI-system og nybyggingsprosjekter.

Albue- og bøyeseksjoner

Albuer tåler kombinerte støt- og friksjonsbelastninger sterkere enn rette rør, så forsterkning er avgjørende. Utprøvde alternativer inkluderer splitt-type keramiske ermer, prefabrikkerte keramikkforede albuer og lokalt fortykkede keramiske slitesoner. For driftssteder med ekstra kraftig partikkelpåvirkning, kan produkter fra gummikeramikkkomposittserien velges for å absorbere støt og redusere risikoen for keramisk flis. Vår produktportefølje inkluderer også kromkarbidsveiseserien for alternative slitasjebeskyttelsesløsninger under spesielle arbeidsscenarier, mens silisiumkarbidkeramikkserien kan vurderes for ekstrem korrosjon og slitasje kombinert service som et alternativt materialvalg.

Reduksjons- og overgangssegmenter

I tillegg til å motstå slitasje, må reduksjonsstykker opprettholde jevn materialovergang. Når du designer keramisk fôr for disse delene, må du holde indre konturoverganger skånsomme, unngå brå mutasjon i strømningsbanen og kutte ned turbulente virvler. Sammensatte segmenterte keramiske komponenter passer i de fleste tilfeller til kompleks reduksjonsgeometri bedre enn monolittiske foringer.

Hvordan velge passende keramikkkvalitet for PCI Pipeline Service

Materialvalg avhenger av slitasjeintensiteten på stedet og forventede driftssykluser.

92% alumina keramisk fôrer egnet for overføring av pulverisert kull på generelt nivå med moderat slitasje. Den balanserer anstendig slitestyrke og prosjektbudsjett for vanlige PCI-arbeidsforhold.

95% alumina keramisk fôrer egnet for non-stop langtidsproduksjon med høyere slitasjekrav. Den har høyere materialtetthet, bedre anti-slitasjeytelse og utvidede servicesykluser, mye brukt i mange masovnskullinjeksjonsprosjekter med stor kapasitet.

Gummi-keramisk komposittstruktur Anbefalt for omstendigheter med kraftig partikkelpåvirkning, høy strømningshastighet og mekanisk sjokkbelastning. Det bakre gummilaget fjerner slagkraften og reduserer risikoen for keramiske fragmenter.

Optimaliseringer av ekstra rørledninger for å redusere nedbrytning av komponenter

Keramisk fôr fungerer som ett nøkkelmål i stedet for hele løsningen. Den generelle rørutformingen påvirker også den faktiske levetiden.

Håndter transporthastigheten på en rimelig måte. Høyere strømningshastighet forsterker partikkelstøtenergi. Systeminnstilling skal garantere stabil kulllevering uten å forfølge unødvendig høy hastighet.

Vedta et albueoppsett med stor radius. En stor bøyeradius letter skarpe partikkelpåvirkninger, undertrykker turbulens og reduserer konsentrert lokal skuring.

Minimer unødvendig strømningsforstyrrelse. Prøv å unngå brå diameterendring, skarpe bøyninger med kort radius og dårlig innrettede rørskjøter slik at slitasjebelastningen fordeler seg jevnere.

Standardiser installasjonsprosedyrer på stedet. Selv premium keramiske komponenter vil svikte for tidlig med dårlig tilpasningskvalitet. Overflatebehandling av stålsubstrat, limpåføring, justering av keramiske fliser og fugespalte kontrollerer alt i stor grad. En glatt indre overflate bidrar til å forhindre ekstra turbulensutløst sekundær slitasje.

Vil keramisk foring stoppe PCI-rørledningens slitasje helt?

Keramisk foring bremser kraftig nedbrytning av rør, men det kan ikke eliminere slitasje fullstendig. Virkelig tjenesteytelse er underlagt kullmaterialegenskapene, faktiske transportparametere, rørledningsoppsett og utførelseskvaliteten på feltinstallasjonen. Kjerneverdien til keramisk foring ligger i å forlenge vedlikeholdsintervallene og senke frekvensen for utskifting av komponenter for masovns PCI-kretser.

Siste tanker

Rasjonell keramisk foret strukturdesign for masovns kullinjeksjonsrørledninger starter med å identifisere hvor og hvordan slitasje finner sted. Rette rørseksjoner er avhengige av kontinuerlige alumina keramiske hylser; albuer krever forsterket beskyttelse mot støt; overgangsreduksjonsmidler trenger foringsstrukturer som opprettholder stabil materialovergang.

Innkjøpsingeniører kan evaluere aluminiumoksydbaserte keramiske løsninger sammen med alternative alternativer, inkludert kromkarbidoverleggssveiseseriene, gummikeramiske komposittseriene og komposittrørseriene i henhold til stedets parametere. Sammenkobling av riktig foringsmaskinvare med optimert rørledningsoppsett gjør at PCI-anlegg kan oppnå lengre komponentlevetid, færre produksjonsstans og jevnere masovnsdrift.

I stedet for bare å spesifisere tykkere keramiske fliser, er det mer fornuftig å tilpasse foringsskjemaer basert på ekte kulltransporterende arbeidsforhold. Hvis du kjøper slitesterke rørkomponenter for PCI-modernisering av masovner eller nye byggeprosjekter, send gjerne en e-post til teamet vårt hos Shandong Qishuai Wear-Resistant Equipment Co., Ltd. Del dine rørledningsdimensjoner, kullkvalitetsparametere og driftsforhold, så utarbeider vi målrettede produktforslag for prosjektet ditt.
